如何減少PCBA焊接加工中表面張力和黏度?

發布時間 :2021-05-07 16:35 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
黏度與表面張力是PCBA焊料的重要性能,優良的PCBA焊料熔融時應具有低的黏度和表面張力。無論是回流焊、波峰焊還是手工焊,表面張力對于形成良好焊點都是不利因素。接下來深圳PCBA廠家-深圳宏力捷電子為大家介紹如何減少PCBA焊接加工中表面張力和黏度。

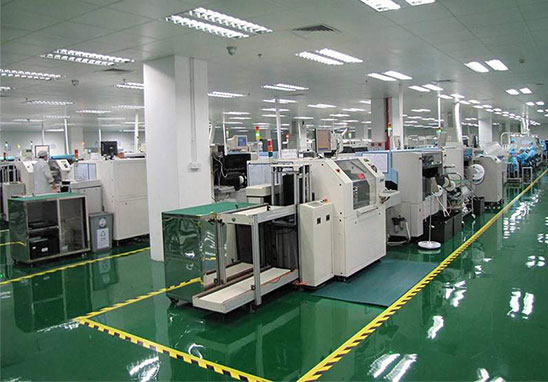

深圳PCBA廠家



一、改變表面張力與黏度的措施

黏度與表面張力是PCBA焊料的重要性能。優良的PCBA焊料熔融時應具有低的黏度和表面張力。表面張力是物質的本性,不能消除,但可以改變。

PCBA焊接加工中減少表面張力和黏度的主要措施有以下幾個:
①提高溫度。升高溫度可以增加熔融PCBA焊料內的分子距離,減小液態PCBA焊料內分子對表面分子的引力。因此升溫可以減少黏度和表面張力。

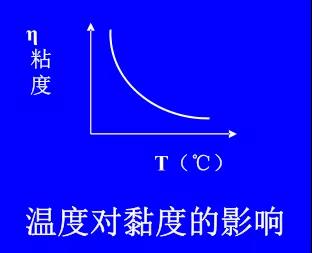

升溫可以減少黏度和表面張力

②調整金屬合金比例。Sn的表面張力很大,増加Pb可以減少表面張力。從圖中可以看出,在Sn-PbPCBA焊料中增加鉛的含量,當Pb的含量達到37%時,表面張力明顯減小。

在Sn-PbPCBA焊料中增加鉛的含量,當Pb的含量達到37%時,表面張力明顯減小

③增加活性劑。此舉能有效地減少PCBA焊料的表面張力,還可以去掉PCBA焊料的表面氧化層。
④改善PCBA焊接加工環境。采用氮氣保護PCBA焊接加工或真空PCBA焊接加工可以減少高溫氧化,提高潤濕性。

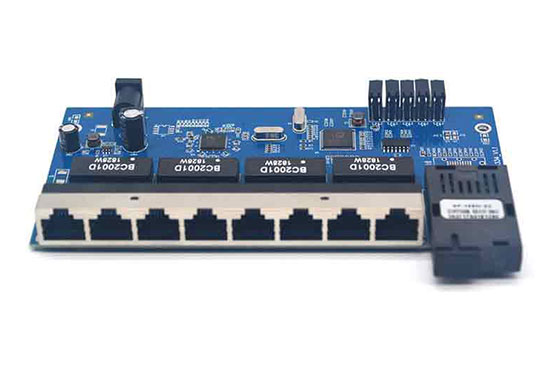

PCBA加工


二、表面張力在PCBA焊接加工中的作用

表面張力與潤濕力的方向相反,因此表面張力是不利于潤濕的因素之一。

無論是回流焊、波峰焊還是手工焊,表面張力對于形成良好焊點都是不利因素。但在SMT貼片加工回流焊中表面張力又能被利用。

當焊膏達到熔融溫度時,在平衡的表面張力的作用下,會產生自定位效應( Self Alignment),即當元器件貼放位置有少量偏離時,在表面張力的作用下,元器件能自動被拉回到近似目標位置。

因此表面張力使回流工藝對貼裝精度的要求比較寬松,比較容易實現高度自動化與高速度。

同時也正因為“再流動”及“自定位效應”的特點,SMT回流焊工藝対焊盤設計、元器件標準化等方面有更嚴格的要求。

如果表面張力不平衡,即使貼裝位置十分準確,PCBA焊接加工后也會出現元件位置偏移、立碑、橋接等PCBA焊接加工缺陷。

波峰焊時,由于 SMC/SMD元件體本身的尺寸和高度,或由于高元件擋住矮元件而阻擋了迎面而來的錫波流,又受到錫波流表面張力的影響造成陰影效應,在元件體背面形成液態PCBA焊料無法浸潤到的擋流區,造成漏焊。

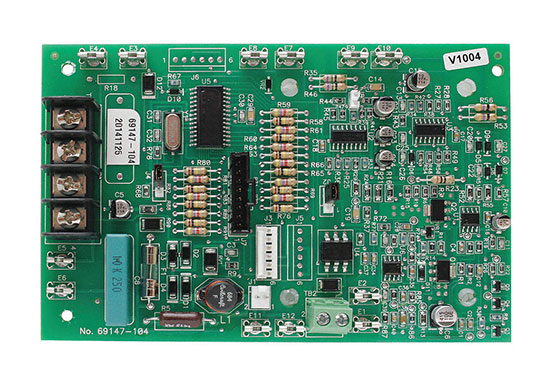

深圳PCBA加工


SMT貼片加工能力

1. 最大板卡:310mm*410mm(SMT);
2. 最大板厚:3mm;
3. 最小板厚:0.5mm;
4. 最小Chip零件:0201封裝或0.6mm*0.3mm以上零件;
5. 最大貼裝零件重量:150克;
6. 最大零件高度:25mm;
7. 最大零件尺寸:150mm*150mm;
8. 最小引腳零件間距:0.3mm;
9. 最小球狀零件(BGA)間距:0.3mm;
10. 最小球狀零件(BGA)球徑:0.3mm;
11. 最大零件貼裝精度(100QFP):25um@IPC;
12. 貼片能力:300-400萬點/日。
