SMT貼片加工常見品質問題解析及解決方案

發布時間 :2024-12-24 17:33 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
一、SMT貼片加工的基本概念
表面貼裝技術(SMT)是目前電子制造行業廣泛采用的一種高效電路板組裝技術,通過將表面貼裝器件(SMD)精準地貼裝到PCB的指定焊盤上,經過回流焊接等工藝,實現電子產品的組裝。SMT貼片加工以高密度、高可靠性、高自動化為特點,但也面臨一些常見的品質問題。以下將解析這些問題的成因及解決方案。

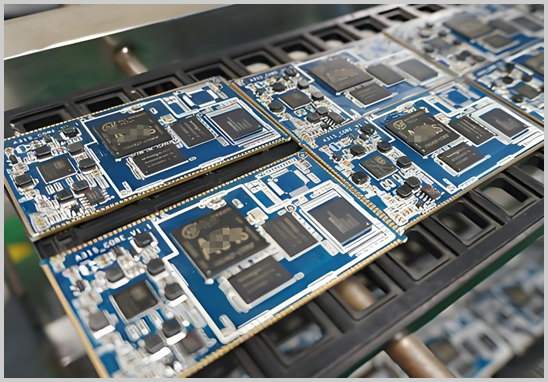

SMT貼片加工廠家

二、SMT貼片加工的常見品質問題
1. 虛焊(Cold Solder Joint)
 - 現象:焊點看似正常,但接觸不良,導致電氣連接不穩定。
 - 原因:
 - 焊膏涂布不足或質量不良。
 - 回流焊溫度曲線不符合要求,未達到焊膏熔化溫度。
 - 器件或焊盤表面氧化嚴重,影響焊接效果。
 - 解決方案:
 - 使用優質焊膏并定期檢查涂布設備的工作狀態。
 - 根據器件和焊膏特性優化回流焊溫度曲線。
 - 定期清潔焊盤表面,確保器件無氧化。

2. 偏位(Component Misalignment)
 - 現象:器件與焊盤未對準,可能導致電氣失效。
 - 原因:
 - 貼片機編程不準確或校準不良。
 - 焊膏涂布不均,器件回流焊時滑動。
 - PCB設計不合理,焊盤布局不對稱。
 - 解決方案:
 - 定期校準貼片機,確保高精度貼裝。
 - 使用高質量模板,確保焊膏涂布均勻。
 - 優化PCB設計,確保焊盤對稱且匹配器件。

3. 短路(Solder Bridge)
 - 現象:相鄰焊點間形成錫橋,導致短路。
 - 原因:
 - 焊膏涂布過多,導致焊料在回流焊時流動過度。
 - 焊盤間距過小或焊膏模板開口不合理。
 - 回流焊溫度過高或升溫速度過快。
 - 解決方案:
 - 根據設計優化焊膏涂布量,選擇適合的模板厚度和開口。
 - 確保焊盤間距符合設計規范,調整模板設計以減少錫橋風險。
 - 控制回流焊溫度曲線,避免過熱問題。

4. 錫珠(Solder Balling)
 - 現象:焊點附近出現多個錫珠,可能引發短路或焊點不穩定。
 - 原因:
 - 焊膏中助焊劑揮發不充分,導致錫珠飛濺。
 - PCB表面污染,阻礙焊料的流動。
 - 回流焊溫度曲線設置不當,導致焊膏不均勻熔化。
 - 解決方案:
 - 使用高質量焊膏,減少助焊劑含量。
 - 確保PCB表面清潔,無油污或灰塵。
 - 優化回流焊溫度曲線,確保焊膏均勻熔化。

5. 空洞(Void)
 - 現象:焊點內部或焊盤之間出現氣泡,降低焊接強度和熱傳導性能。
 - 原因:
 - 焊膏中揮發物含量高,未完全揮發即封閉。
 - 回流焊升溫速度過快,氣體未能完全排出。
 - PCB或器件焊盤表面涂層不平整。
 - 解決方案:
 - 選擇低揮發物焊膏,避免氣體殘留。
 - 控制回流焊升溫速率,確保氣體充分排出。
 - 檢查焊盤涂層質量,確保表面平整無缺陷。

三、深圳宏力捷電子的SMT貼片加工服務
深圳宏力捷電子擁有超過20年的PCBA加工經驗,專注于為客戶提供高品質的SMT貼片加工服務。我們的優勢包括:
1. 專業設備:配備多條全自動高速貼片生產線、精準涂布設備和高性能回流焊爐,確保加工質量穩定。
2. 嚴格品控:執行全面的質量管理體系,涵蓋來料檢驗、過程控制、出貨檢驗等環節,確保零缺陷交付。
3. 技術團隊:由經驗豐富的工程師組成團隊,提供從設計優化到加工生產的一站式支持服務。
4. 靈活服務:支持大批量生產和小批量快速打樣,滿足客戶多樣化需求。
如果您正在尋找可靠的SMT貼片加工合作伙伴,深圳宏力捷電子將是您的不二選擇。我們期待與您合作,共創高品質電子產品!
