PCBA加工中預留工藝邊的意義及制作方式

發布時間 :2025-01-10 17:42 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
在PCBA加工過程中,預留工藝邊是一個至關重要的環節。許多客戶在設計電路板時可能會忽略這一點,但它對整個生產流程的順利進行以及最終產品的質量有著直接的影響。

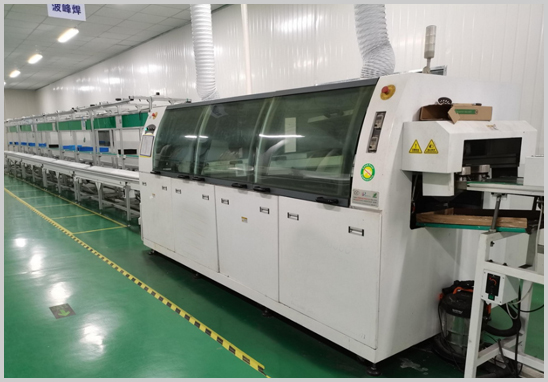

PCBA加工中預留工藝邊的意義及制作方式

什么是預留工藝邊?
預留工藝邊是指在PCB的實際電路區域外,額外添加的一部分邊緣區域,通常寬度為5-10毫米。這部分區域主要用于輔助生產設備進行操作,包括夾持、傳送、焊接和檢測等。
在PCBA加工中,許多設備如回流焊、波峰焊、自動貼片機等都需要有足夠的空間來抓取電路板。如果沒有預留工藝邊,可能會導致設備無法正常工作,從而增加生產難度和廢品率。

預留工藝邊的重要性
1. 確保生產設備的順利運行
工藝邊為生產設備提供了必要的夾持和傳送空間。如果沒有工藝邊,設備可能無法穩定地夾持電路板,導致貼片或焊接的精度下降。
2. 保護實際電路區域
工藝邊在一定程度上起到了保護作用,在生產和運輸過程中,能夠有效減少實際電路區域因機械夾持或操作失誤造成的損壞。
3. 便于后續加工
在PCB的加工和組裝過程中,工藝邊為測試、檢測和調試提供了便利。例如,測試夾具可以直接利用工藝邊固定電路板,從而提高測試效率。

預留工藝邊的制作方式
1. 設計階段的規劃
在PCB設計初期,需要在電路板的實際工作區域外增加5-10毫米的工藝邊。這部分區域通??梢苑胖脤ιa無影響的標記,例如對準孔、焊接標記或工藝測試點。
2. 制作工藝邊的注意事項
- 對稱性:工藝邊應盡量均勻對稱,確保板子在設備上保持平衡。
- 標記添加:在工藝邊上可以放置對準標記和識別符號,便于生產設備的校準。
- 易于移除:工藝邊應設計為在加工完成后容易被切除,不影響成品外觀和性能。
3. 工藝邊的移除
在PCBA加工完成后,工藝邊會被機械或手動切除。切除后,應確保邊緣光滑,無毛刺,以免影響產品的裝配或使用。

PCBA代工代料服務
作為一家專業的電子制造服務公司,我們深知預留工藝邊對PCBA加工的重要性,并在每一個細節上為客戶提供專業支持。我們的優勢包括:
- 一站式服務:從PCB設計、元器件采購到組裝和測試,我們為您提供全流程解決方案,節省時間和成本。
- 先進設備:我們的生產線配備了最新的自動化設備,能夠高效處理各類復雜電路板。
- 豐富經驗:我們擁有20余年的行業經驗,服務過多個領域的客戶,質量和效率有保障。
- 貼心支持:從項目初期的設計建議到后期的交付,我們的團隊將全程為您提供技術支持。

如果您正在尋找高質量的PCBA代工代料服務,歡迎隨時聯系我們!我們期待與您合作,共同打造卓越的電子產品解決方案。
