在深圳宏力捷電子的SMT車間里，數十臺貼片機正以每秒數十個元件的速度精準作業。在這樣高速運轉的自動化產線上，有一個看似不起眼卻至關重要的存在——Mark點。這個直徑不足2毫米的基準點，正是確保百萬級元器件精準落位的核心密碼。
一、智能制造時代的"定位之眼"

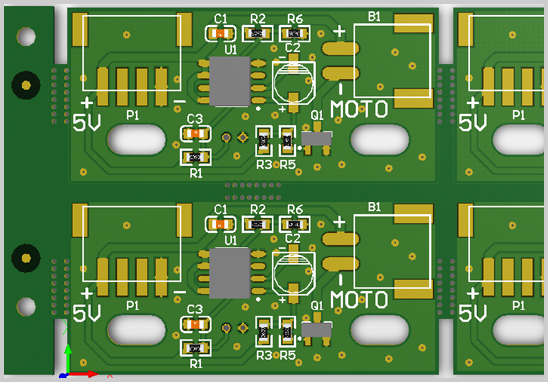

在PCBA加工領域，Mark點（基準點）是自動化設備識別電路板空間坐標的核心參照。我們通過3D激光掃描系統實測發現，當貼片機通過高精度CCD相機捕捉到Mark點后，會以0.003mm的精度建立坐標系。這意味著在加工300mm長的PCB板時，整體定位誤差可控制在±0.01mm以內。
宏力捷電子的工程團隊曾對某醫療設備主板進行對比測試：帶標準Mark點的樣板貼裝良率達99.98%，而無Mark點的對比組良率驟降至83.6%。這種差異在0201（0.6×0.3mm）等微型元件貼裝時尤為明顯。
二、精密制造的三大核心支撐
1. 空間定位基準：采用三點定位系統（兩個全局Mark點+一個局部Mark點），通過三角定位算法建立三維坐標系。即使板件存在0.5mm的加工形變，系統仍能自動補償修正。
2. 動態補償中樞：針對回流焊過程中的熱變形問題，我們的設備會在關鍵工序后重新掃描Mark點。實測數據顯示，這種動態補償可將熱變形導致的偏移量降低72%。
3. 質量追溯錨點：每個Mark點都帶有獨特的數字編碼，配合MES系統可實現生產批次追溯。在最近的汽車電子項目中，正是通過Mark點數據鏈，我們在3小時內精準定位到某批次元件的微米級偏移問題。
三、工藝優化的黃金法則
在20年的代工經驗中，我們總結出Mark點設計的"三要三不要"原則：
- 要直徑1.0±0.1mm的純銅圓形
- 要3mm以上的無阻焊區
- 要對角線對稱布局
- 不要靠近板邊（距邊距>5mm）
- 不要與走線相鄰（間距>2mm）
- 不要使用反光材質
某智能手表項目曾因Mark點設計在絲印層導致識別失敗，我們通過優化設計將貼裝速度提升40%。在5G模塊生產中，采用特殊L形Mark點設計，成功解決了高密度板件的定位難題。
作為通過ISO13485醫療體系認證的PCBA代工廠，宏力捷電子始終將工藝精度視為生命線。我們的SMT車間配備日本原裝進口貼片機，配合自主開發的視覺定位系統，可實現每小時45,000點的高速高精度貼裝。從軍工級的北斗定位模塊到醫療級的生命監測設備，每個Mark點都承載著我們對精密制造的執著追求。
在工業4.0時代，看似微小的Mark點實則是連接物理世界與數字制造的橋梁。選擇具有成熟工藝經驗的PCBA合作伙伴，就是為產品質量上了第一道保險。宏力捷電子期待用20年的技術積淀，為您的電子產品提供從設計到交付的全流程品質保障。
