隨著電子產品向小型化、高集成化發展，HDI（高密度互連）板憑借其微盲埋孔技術和高布線密度，成為高端電子設備的核心組件。作為一家擁有20余年PCBA代工經驗的PCBA加工廠家，宏力捷電子將從材料選擇的角度，分享如何科學匹配HDI板與PCBA生產需求。

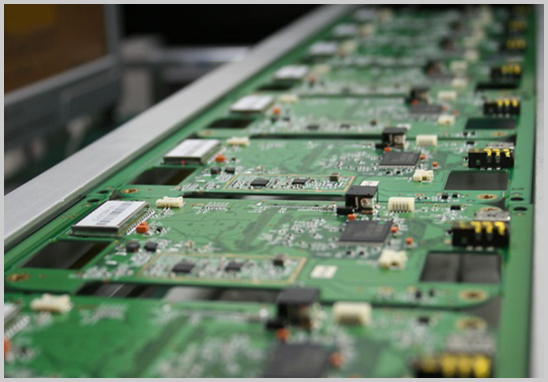

一、HDI板的核心材料選擇要素
1. 基材：性能與成本的平衡
基材是HDI板的“骨架”，直接影響機械強度、熱穩定性和信號傳輸效率。常見基材包括：
- FR-4：性價比之王，綜合性能優異，適用于大多數消費電子產品（如手機、平板）。
- BT樹脂：耐高溫、低介電損耗，適合高頻通信設備（如5G基站）和汽車電子。
- 聚酰亞胺（PI）：柔性優異，用于可穿戴設備和折疊屏手機等柔性應用。
選型建議：普通消費電子可首選FR-4；高頻場景需搭配低損耗材料（如Rogers或Taconic）以降低信號衰減。
2. 覆銅板：信號完整性的關鍵
覆銅層的厚度和表面粗糙度直接影響導電性能：
- ED銅：成本低但表面粗糙，適合普通線路；
- RA銅/HTE銅：表面光滑，適用于高密度線路（如10層以上HDI板），可減少信號反射。
注意點：高頻信號傳輸場景（如毫米波雷達）需選擇超低粗糙度銅箔，以降低阻抗波動。
3. 板厚與層數：匹配設計與工藝能力
- 板厚范圍：通常為0.4mm~1.6mm，過薄易變形，過厚增加重量和成本。
- 層數規劃：
- 一階HDI（1+N+1）：適合中復雜度設備（如智能家居主控板）；
- 二階/三階HDI：用于高端手機、自動駕駛主控等超高密度場景。
工藝難點：層數越多，對盲孔塞孔、層間對位精度要求越高，需選擇具備激光鉆孔能力的供應商。
二、應用場景驅動的材料適配
1. 汽車電子：散熱與高頻并重
- 散熱需求：采用鋁基板或嵌入銅塊設計，應對800V高壓平臺的大功率散熱。
- 高頻信號：77GHz毫米波雷達需使用高頻覆銅板（如PTFE）或混壓材料，確保信號完整性。
2. 醫療與軍工：可靠性至上
- 耐溫性：選擇高Tg值材料（如Tg≥170℃的FR-4），適應高溫滅菌環境。
- 耐濕性：優先選用無鹵素基材，避免潮濕環境下的性能劣化。
三、HDI與普通PCB的差異及選材要點
1. 工藝復雜度：HDI需多次層壓、激光鉆孔，普通PCB多采用機械鉆孔。
2. 成本對比：HDI單板成本高20%~50%，但通過減少通孔數量可優化整體布局成本。
3. 核心指標：HDI要求線寬/線距≤76.2μm，介質厚度均勻性誤差≤10%，普通PCB則寬松許多。
四、選擇供應商的三大建議
1. 技術能力驗證：確認廠商是否具備高階HDI（如3階以上）的激光鉆孔和埋孔填充能力。
2. 材料供應鏈：優先選擇與羅杰斯、Isola等高頻材料廠商穩定合作的供應商。
3. 品控標準：要求孔銅厚度≥20μm，并通過IPC-6012 Class 2可靠性認證。
結語
HDI板材料的選擇需綜合考慮性能、成本、應用場景及供應鏈能力。宏力捷電子憑借20年PCBA加工經驗，提供從基材選型、工藝優化到測試交付的一站式服務，助力客戶縮短研發周期、降低生產成本。如需進一步咨詢，歡迎聯系我們的技術團隊！
