在現代電子產品開發中，PCB不僅承載信號和電源分配，還直接影響制造成本。合理的元件布局能顯著降低鉆孔、銅耗、層數和裝配成本，為企業節約采購與生產開支。本文將從實用角度出發，分享多項可落地的優化策略，幫助您在設計階段“防患于未然”。
1. 了解成本的主要驅動因素
- 過孔與孔徑：每個過孔都會增加加工工序，微孔（<10?mil）成本更高。適當放大孔徑可減少工具費用與打樣失敗率。
- 板層數量：板層越多，材料和工藝成本呈幾何級數上升。盡量在保證信號完整性的前提下，控制在2–4層以?xún)?nèi)。
- 走線長度與銅耗：更長的走線意味著更多銅箔和更復雜的布線工序，也會延長生產周期。
> “增加小孔尺寸（如從8?mil到10?mil）以及減少板層數，是快速接近10%成本降低的常見手段”

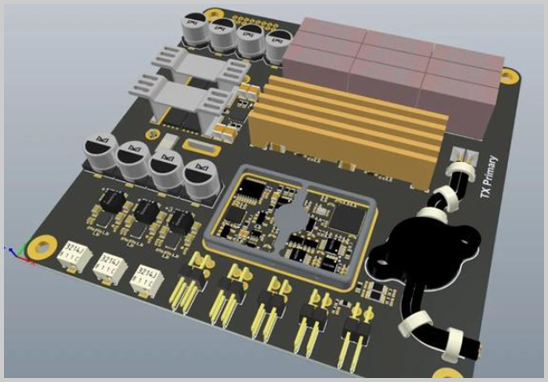

2. 縮短信號線與加強分區布局
- 分區布局：將高頻、模擬與數字電路分區布局，不僅有助于信號完整性，也能縮短不同模塊之間的連線。
- 最短路徑優先：在布局階段優先選取最短連接路徑，減少轉角與過孔，既提升電氣性能，又降低材料與工時成本。
> “通過優化元件的擺放位置和信號線走向，可以減少線路長度，降低EMI干擾，同時節省材料與生產時間”
3. 減少過孔數量與合理設置孔徑
- 批量化孔徑：在設計規則中統一采用常用加工孔徑（10?mil以上），避免專用微孔。
- 過孔配合走線：對走線密集區域，可使用盲孔/埋孔工藝，但要嚴格評估成本增量。
> “優化PCB布局時，應考慮孔徑、通孔數量與間距，減少非必要的鉆孔與特種工藝”
4. 標準化元件封裝與BOM優化
- 常見封裝尺寸：優先使用0603、0805等主流SMT封裝，降低供貨與貼裝成本。
- 統一元件型號：同一功能可采用雙足跡（dual-footprint）或通用元件，以應對物料短缺且減少更換頻率。
- 完整BOM管理：在設計階段與供應鏈團隊溝通，鎖定性?xún)r(jià)比高且穩定供貨的零件。
> “選擇標準封裝、遵循DFM（Design for Manufacturability）原則，可簡化供應鏈并節省裝配費用”
5. DFM原則與制造可行性
- 對齊網格與組件方向：將所有SMT元件盡量同向排列，減少貼片來回拾放時間。
- 元件集中一側：將所有表面貼裝元件集中在PCB一側，降低返修與質檢成本。
- 預留測試點：合理布局測試點與探針孔，提高測試效率，減少返工。
> “確保將SMT元件放置在PCB的一側，并提供明確標記，可顯著降低裝配線的調試和返工成本”
6. 與制造商的協同與反饋迭代
- DFM評審：在定稿前組織DFM評審會，邀請PCB制造與SMT裝配商，對可行性與成本風險進行提前論證。
- 快速樣板驗證：在小批量階段進行驗證樣板，與制造商溝通，及時調整不合理的布局與工藝參數。
> “與可靠的制造合作伙伴保持緊密溝通，是降低PCB生產與裝配成本的關鍵一環”
總結
通過以上六大策略，您可以在PCB設計階段從源頭控制成本——從合理分區、最短走線到標準化封裝、DFM評審，每一步都能為后續制造與裝配節省成本與時間。宏力捷電子擁有豐富的多層、高精密/BGA封裝及盲埋孔PCB設計經驗，歡迎隨時咨詢，共同實現高效低成本的PCB解決方案。
