在電子制造行業，“PCB抄板”幾乎是很多工程師和企業經常接觸的需求，特別是在需要對競品電路板進行分析、優化，或者在研發過程中進行快速迭代時，多層PCB抄板就成了繞不開的一環。
但很多客戶在咨詢時都會問：為什么多層板PCB抄板比單雙面板更難？流程該怎么優化？ 今天我們就來聊聊這個話題。

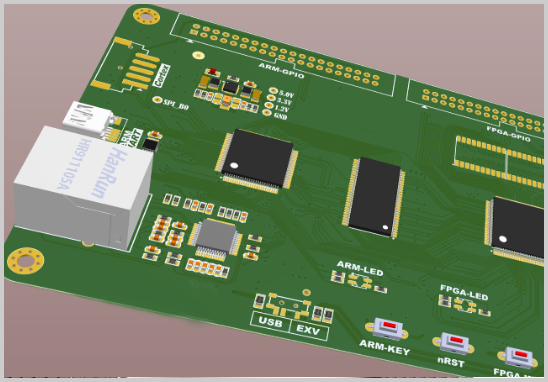

一、多層PCB抄板難點在哪？
1. 層數多、結構復雜
單雙面板的抄板相對簡單，但多層板往往有4層、6層甚至10層以上，每一層的走線、過孔、疊層設計都很復雜。如果沒有專業的掃描和分層剝離技術，很容易出錯。
難點：如何準確還原內層電路。
2. 盲埋孔和樹脂塞孔
HDI板（高密度互連板）常見的盲孔、埋孔結構，增加了抄板的難度。樹脂塞孔工藝也會影響測試精度，需要用到專業設備才能完整提取數據。
3. 阻抗控制要求高
多層板常用于高速信號傳輸（比如通訊、服務器主板），抄板時不僅要復制電路圖，還要嚴格分析阻抗匹配。
難點：不僅是“畫出走線”，還要確保電氣性能的一致性。
4. 器件貼裝與BOM分析
除了電路板本身，多層PCB上的元器件通常密度大、封裝小（比如BGA、QFN）。抄板時還要進行BOM清單整理，稍有不慎就會漏件或型號錯誤。
二、如何優化多層板PCB抄板流程？
針對這些難點，經驗豐富的廠商一般會通過以下方式來優化：
1. 分層掃描 + 疊層管理
采用高精度掃描儀，將電路板逐層分離，再通過軟件進行圖形化還原，保證每一層的走線和過孔位置都準確無誤。
2. 專業EDA工具輔助
借助Altium Designer、Mentor、Cadence等EDA軟件，建立完整的電路原理圖與PCB設計文件，減少人工繪制錯誤。
3. 阻抗仿真與信號完整性分析
對關鍵高速信號走線進行仿真，確保阻抗匹配，避免出現抄完板卻無法正常使用的情況。
4. BOM清單精確還原
通過高倍顯微鏡、X-Ray檢測等手段確認元器件封裝型號，并結合供應鏈數據庫生成完整的BOM表。
5. 與制板工藝結合
在抄板時就要考慮后續PCB打樣、批量生產的可行性，比如厚銅板、電金、阻抗板等特殊工藝。這樣可以減少后期返工成本。
三、選擇靠譜的PCB抄板服務商
對于很多企業來說，自己做抄板往往缺乏設備和經驗，更容易出錯。此時選擇一個有經驗的PCB制板廠家就非常關鍵。
比如深圳宏力捷電子，擁有20余年電路板制作經驗，不僅能提供1-14層PCB打樣和批量生產，還能處理阻抗板、HDI、厚銅、電金、樹脂塞孔等特殊工藝。結合專業抄板流程優化，可以幫助客戶快速完成PCB抄板、打樣和量產閉環。
四、總結
多層板PCB抄板的確比單雙面板更復雜，難點集中在：層數多、盲埋孔工藝、阻抗控制和BOM還原。要想提高效率，建議在流程優化上多下功夫，比如借助專業分層掃描、EDA工具和仿真分析，同時結合成熟的PCB工廠工藝能力。
如果您正面臨多層PCB抄板的難題，想要快速打樣或者進入中小批量生產，可以考慮交給像深圳宏力捷電子這樣有經驗的廠家，省時省心。
