隨著電子產品越做越小，現在的電路板(PCB)尺寸也都被壓縮到最小的范圍內，以一支智能手機的平面尺寸來看，電池體積幾乎佔了3/5強，而剩下的才是留給電路板的空間，連帶的PCB上面原本應該被絲印白漆（Silkscreen）印刷出來零件參考位置（CRD, Component Reference Designator）也大多被拿掉了，大家的公司都是如何面對拿掉CRD之后的維修困境呢？

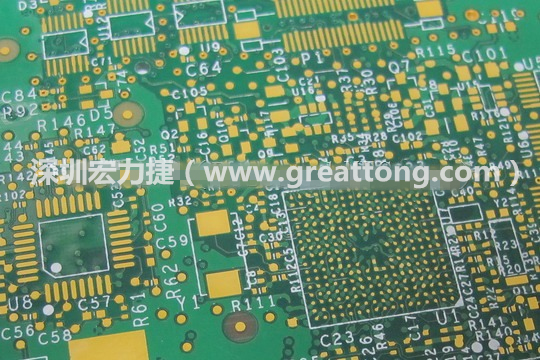

PCB上面的CRD主要用途有：

?　可以作為SMT打件時的位置參考，SMT的人員或QC通常會目檢打在電路板上的零件與BOM表是否一致，有CRD就可以方便檢查零件是否正確。

?　維修部的維修人員依據線路圖(schematic)檢查不良線路及零件時需要檢測特定零件是否損壞，CRD可以讓修理人員在電路板上快速找到可能有問題的電子零件。



就深圳宏力捷目前的了解，大部分公司在空間局限的情況下，那些密密麻麻的電阻、電容的CRD通常就不會再被絲印出來以節省空間，不過下面深圳宏力捷列出一些主要零件還是希望可以絲印出其CRD，至少可以讓大部分人在討論電路板時知道哪顆零件具體在那個位置：

?　IC零件。比如說CPU、SRAM、DDR、PMIC這些重要IC零件。

?　Connector聯接器。比如說一些外接的聯接器（電源插座、網路孔、電話孔、USB連接器）、板對板連接器(B2B connector)等零件。

?　其他零件依照重要程度選擇列印或不列印其CRD。



為了解決維修部尋找電路板上零件的問題，我們會特別制作一些有CRD相對應位置的文件給維修部人員修理電路板時對照著使用，如果可以的話， 用透明菲林(Film)把CRD位置圖用1:1比率印出來給維修部來覆蓋在電路板上來對應可以最方便使用。



另外，如果可以讓每個修理員配備一臺可以打開Gerber的電腦更好，這樣修理員就可以使用Gerber來搜尋零件，還可以對應知道每顆零件在那個位置。



至于市場上面的板子如果有問題，現在大多不修板子了，直接換一片新的板子比較快。如果非得修理不可，也可以把前面提到標示有CRD相對應位置的文件給市場去做修理的對應。
