PCB設計是電子產品開發過程中的關鍵步驟之一。深圳宏力捷電子是專業PCB設計公司，可承接多層、高精密/BGA封裝以及盲孔/埋孔的PCB設計畫板服務，客戶只需提供原理圖，我們可完成電路板布局、建立BOM表、搜尋供應商及購料、樣品制作等服務。
PCB設計制作流程
1. 需求分析： 確定電路的功能和性能要求，了解電路的工作環境和應用場景，明確PCB的基本要求。
2. 原理圖設計： 創建電路原理圖，標識器件、連接線路，確保電路連接正確，符合設計規范。
3. 元器件選型： 選擇適當?shù)脑骷ㄐ酒㈦娮琛㈦娙荨⑦B接器等，考慮性能、成本、供應周期等因素。
4. PCB布局設計： 安置元器件，規劃PCB板面積，考慮信號完整性、電源分布、散熱等因素。
5. 信號完整性分析： 進行信號完整性分析，包括時序分析、信號傳輸線路的匹配與阻抗控制等。
6. 地線和電源規劃： 設計合理的地線和電源布局，減小電磁干擾，確保電源的穩定供應。
7. 布線： 連接元器件，設計信號線、電源線、地線等，保證信號的傳輸質量。
8. PCB層分配： 分配不同層的功能，如信號層、電源層、地層等，合理規劃PCB層次結構。
9. 散熱設計： 為需要散熱的元器件設計散熱器，確保元器件在工作時不過熱。

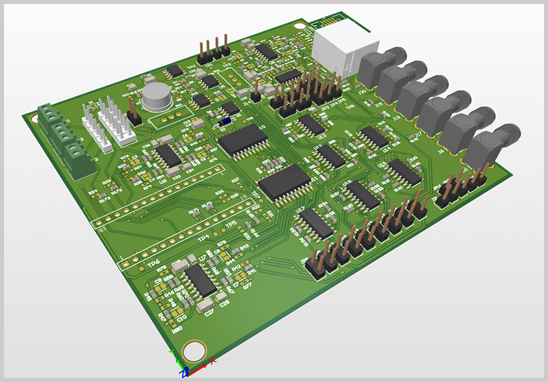

10. 3D模型設計： 可選步驟，創建PCB的三維模型，方便機械設計和整體系統集成。
11. 產生Gerber文件： 生成用于PCB生產的Gerber文件，包括不同層的布局信息。
12. PCB制造： 將Gerber文件發送給PCB制造廠商，制造PCB板。
13. 元器件焊接： 將元器件焊接到PCB板上，可手工或通過自動化設備完成。
14. 測試和調試： 對PCB進行功能測試，排查可能的問題，并進行調試。
15. 文件歸檔： 歸檔所有設計文件，包括原理圖、PCB布局文件、Gerber文件等。
PCB設計要點
1. 規范符合性： 遵循相關的電氣規范和標準，如IPC標準，確保設計符合行業要求。
2. 元器件布局： 合理安排元器件的位置，減小信號傳輸距離，降低電磁干擾。
3. 信號完整性： 注意時序關系、阻抗匹配，減小信號傳輸時的延遲和失真。
4. 電源和地線： 確保電源線和地線的合理布局，減小電源噪聲，提高電路穩定性。
5. 散熱設計： 對需要散熱的元器件進行合理的散熱設計，確保元器件在工作時溫度合理。
6. EMC（電磁兼容性）： 考慮電磁兼容性，降低電磁輻射和對外界電磁干擾的敏感性。
7. BOM（元器件清單）管理： 管理BOM，確保元器件的準確性和供應可行性。
8. 面向制造的設計： 考慮PCB的可制造性，避免設計中的不良工藝，降低制造成本。
9. 文件歸檔： 組織并妥善保存設計文件，方便后續修改、維護和生產。
10. 測試策略： 制定合理的測試策略，確保在制造完成后能夠進行有效的測試和調試。
以上步驟和要點是通用的，實際的PCB設計可能因項目需求、技術要求和行業標準的不同而有所調整。
